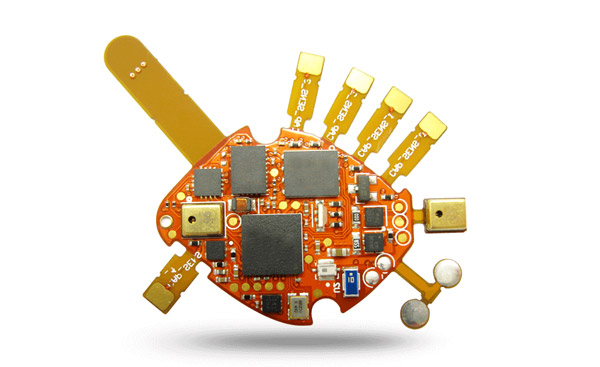

PCB激光切割案例

塑料激光焊接應用廣泛，在各個領域都是必不可少的。主要用于以下行業：

玩具行業：塑料玩具、玩具槍、塑料電話、游樂器、飛機、卡通塑料玩具等；

文具行業：訂書機、PP文件夾、塑料桶等；

醫療行業：微流控、血液透析器等；

電子行業：計算機、手機電池、充電器、SD卡、電子表、樂器、視頻盒、CD外殼、手機外殼等；

汽車工業：后燈、后視鏡、前角燈、指示燈座、儀表板、喇叭、碼表等；

食品工業：保溫杯、內松箱、座密封容器等；

電氣行業：電源開關箱、繼電器、設置器、電池外殼、整流器、天線結箱等；

珠寶行業：沖花、鎖鑰匙扣、相框、壓克力鉆等；

日用品：打火機、眼鏡盒、便攜式電筒、時鐘等；

其他：PP盒、廚具、通訊設備等。

以汽車工業為例，重點介紹塑料激光焊機技術在汽車工業中的應用。汽車塑料有兩種：一種是熱固性塑料，能承受普通油漆操作；一種是熱塑性塑料，加工方便，優點快。塑料連接是其廣泛應用的關鍵環節。

在汽車制造中，需要熱焊接技術、集水室、液壓油箱、聚丙烯共聚物電池燈、聚乙烯油箱加油管、內外部件、前燈、尾燈、工具箱；高頻焊接技術需要焊接汽車安全氣囊、儀表板、座椅、內板、儀表板、電機外殼、軸承支架、燈罩、雜物箱、透鏡、過濾器、閥門、空氣轉向器（轉向器）、氣流探測器等。

微流體芯片是將樣品制備、生化反應和結果檢測等步驟集成到一塊非常小的塑料基芯片上，這樣檢測所用的試劑量將可以變成微升級甚至是納升或皮升級。除了使用試劑量小，微流體芯片還具有反應速度快、可拋棄等優點。

微流體芯片是國內近幾年來大力研發的項目，微流體芯片其實就是一個微型的診斷平臺，可以快速的進行疾病診斷，節省大量人力物力。同時，微流體芯片診斷平臺攜帶方便，適合不發達或偏遠地區的疾病快速診斷。微流體芯片使用非常簡便，但生產微流體芯片確是一個不簡單的工作。

微流體芯片由蓋片及玻片組成。蓋片是塑料薄膜或厚度為幾毫米的塑料片；玻片上通過雕刻工藝或注塑工藝形成許多復雜的精密流道，流道的寬度一般在100微米至1毫米左右。要對這些精密流道進行密封，通常的工藝主要有超聲波、熱壓及膠水粘接工藝，這幾個工藝都有致命的缺陷。超聲波工藝會產生較大的溢料及粉塵，破壞及污染流道；熱壓工藝熱影響區太大，容易變形及溢料，破壞流道結構，而且熱壓工藝生產效率非常低；膠水粘接會使膠水進入流道，污染流道，同時生產需要增加點膠及膠水固化工藝，增加成本。為解決以上問題，最可靠的工藝就是塑料激光焊接工藝。用于微流體芯片的激光焊接工藝主要是萊塞激光公司的掩膜焊接工藝。

掩膜焊接工藝使用線狀激光束，同時使用一個掩膜將流道部分遮蔽，激光束掃過芯片，需要焊接的部位被焊上，而流道由于有掩膜遮擋激光不會受任何影響。掩模焊接的焊接精度（焊線邊緣至流道）能達到0.1mm左右，這一精度能滿足大多數臨床使用的微流體芯片的要求。

超細激光打孔方法是利用激光產生的光束，在設計好的實線、虛線、波浪線、易撕線上均勻切割一條只有幾微米深的細線。利用激光對焦的優勢，聚焦度可以小到亞微米的數量級，因此在材料的微細加工方面具有優勢，切割、打標、劃線和打孔深度可控。即便在低脈沖能量水平下，也能獲得較高的能量密度，有效地進行材料加工。激光設備可用于分切機或復卷機，激光技術可用于OPP、BOPP、PE、PET(聚酯)、鋁箔、紙張等軟包裝材料。
