隨著新能源汽車對高能量密度電池需求的不斷提升，復合集流體作為關鍵材料正加速向超薄化、大幅面方向發展。本文針對1800mm超寬幅PET/PP基復合集流體的量產需求，重點分析多頭激光打孔工藝的技術要點與優化路徑。不同于傳統單頭激光加工方案，多頭并行打孔系統通過精密的空間排布與時間同步控制，可實現300m/min以上線速度下的高精度打孔，同時保證孔徑一致性≤±2μm，位置精度≤±5μm。本文將系統闡述PET與PP材料的打孔特性差異、1800mm幅面下的張力控制策略、多頭系統的熱管理方案，以及工業化生產中的質量控制體系。
1. PET與PP基復合集流體打孔特性對比
1.1 材料物理特性差異
PET(聚對苯二甲酸乙二醇酯)與PP(聚丙烯)作為復合集流體的主流高分子基材，其激光加工響應存在顯著差異：
熱力學特性：
- PET：熔點265℃，玻璃化轉變溫度70-80℃，熱導率0.24 W/(m?K)
- PP：熔點160-170℃，無明確玻璃化轉變溫度，熱導率0.15-0.21 W/(m?K)
激光吸收特性：
- 對355nm紫外激光的吸收率：PET約8%，PP約15%
- 對1064nm紅外激光的吸收率：PET約4%，PP約7%
機械性能差異：
1.2 打孔工藝適應性表現
在實際打孔過程中，兩種材料呈現明顯不同的加工特性：
PET基材打孔特點：
- 孔緣光滑度高，Ra＜0.5μm
- 熱影響區(HAZ)控制較易，典型值0.8-1.2μm
- 易產生微裂紋擴展，需控制脈沖重疊率＜15%
- 最佳焦深范圍窄，僅±0.3mm
PP基材打孔特點：
- 孔緣易產生熔融重鑄層，需后處理
- 熱影響區較大(1.5-2μm)，但韌性好不易開裂
- 對焦點位置敏感度低，允許±0.5mm焦深
加工后收縮明顯(0.3-0.5%)，需預補償設計

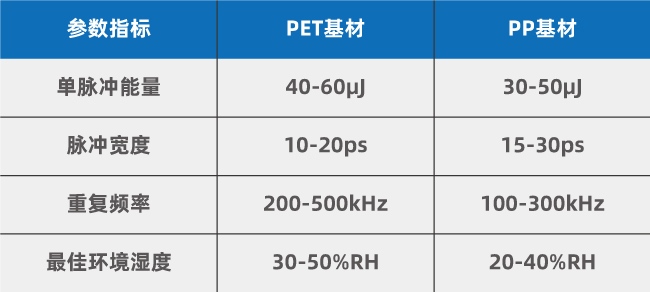

表1：PET與PP基材激光打孔參數對比
2. 1800mm大幅面卷對卷系統的關鍵設計
2.1 多頭打孔架構設計
針對1800mm超寬幅加工需求，采用12頭激光并行系統，每個加工頭覆蓋150mm有效寬度，通過精密拼接實現全幅面覆蓋。系統主要配置：
空間布局方案：
- 交錯式排列：6個加工頭位于薄膜上方，6個位于下方，呈30°夾角布置
- 重疊區設計：相鄰加工頭有5mm重疊區，采用灰度能量調制避免重復曝光
- 焦距補償系統：每個加工頭獨立配備自動對焦模塊(響應時間＜1ms)
運動同步控制：
- 主編碼器分辨率：0.1μm，輸出頻率10MHz
- 分布式觸發器：基于PTP協議實現12個頭的時間同步(偏差＜5ns)
- 動態補償算法：根據實時張力數據調整各頭觸發相位
2.2 寬幅張力控制系統
1800mm幅面下的穩定傳輸是保證打孔精度的前提，系統采用七段式張力控制：
- 放卷區：磁粉制動+張力反饋(控制范圍50-100N/m)
- 預處理區：紅外加熱輥(40-60℃)配合靜電消除器
- 主加工區：氣浮平臺(0.5bar)維持薄膜絕對平整
- 后處理區：在線視覺檢測與激光功率閉環調節
- 收卷區：中心卷取+接觸式壓輥(壓力可調20-200N)
關鍵創新點：
- 主動邊緣糾偏(EPC)：基于CCD的實時邊緣檢測(采樣頻率1kHz)，驅動直線電機調整導向輥位置
- 厚度自適應控制：通過微波測厚儀(精度±0.1μm)反饋調節各加工區張力
- 動態張力解耦算法：解決寬幅材料"中間松、兩邊緊"的典型問題
2.3 熱管理與除塵系統
多頭激光加工帶來的集中產熱需要特殊處理：
分區溫控方案：
- 每個加工頭配備獨立散熱片(熱阻＜0.5℃/W)
- 環境溫度控制在23±1℃，濕度45±5%RH
- 薄膜加工區局部溫升＜3℃(通過紅外熱像儀監控)
微粒收集系統：
- 雙級過濾：初級金屬過濾器(捕捉＞5μm顆粒)+HEPA過濾器(捕捉0.3μm顆粒)
- 氣流組織：層流風速0.3-0.5m/s，方向與薄膜運動呈45°夾角
- 防靜電設計：所有導管接地電阻＜1Ω
3. 多頭打孔工藝優化策略
3.1 空間能量均勻性控制
12頭系統需確保全幅面能量一致性＞98%，主要措施包括：
激光能量校準：
- 每日開機前進行標準片測試(厚度4.5μm鋁箔)
- 能量探頭測量各頭實際輸出，軟件自動補償偏差
- 動態平衡算法：根據薄膜運動速度調節能量梯度
光學系統維護：
- 每8小時清潔保護窗片(透過率衰減＜0.5%)
- 每周檢查擴束鏡準直度(發散角＜0.3mrad)
- 每月校準振鏡定位精度(誤差＜2μm)
3.2 生產節拍優化
實現1800mm幅面下300m/min的線速度需要精細的時序設計：
加工頭任務分配：
- 頭1-4：粗打孔(去除90%材料)
- 頭5-8：精修孔型
- 頭9-12：質量復檢與補償加工
運動學優化：
- 采用S曲線加減速控制，最大加速度3m/s?
- 空行程時間占比＜5%(通過優化孔陣排布)
換卷時間＜60秒(自動接帶裝置)

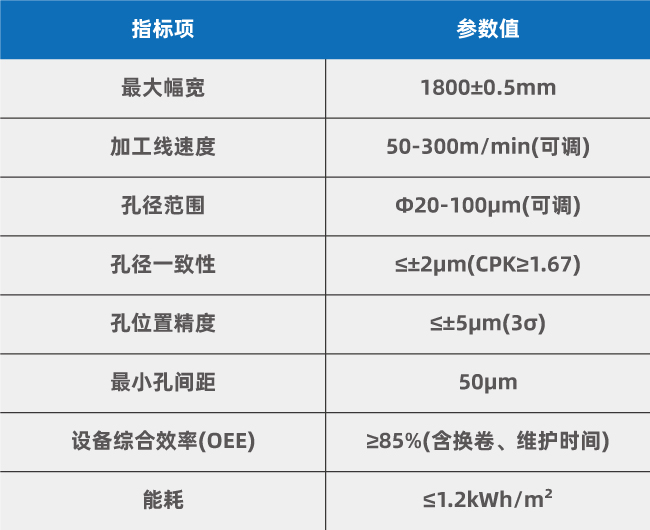

表2：1800mm多頭打孔系統性能指標
當前1800mm多頭打孔系統已通過多家企業的量產驗證，隨著復合集流體在4680電池、固態電池中的加速應用，該技術將成為動力電池制造的核心工藝環節。預計到2026年，全球市場規模將達到35億元，年復合增長率超過60%。
