IVD工業中所應用的微流控鍵合技術

IVD的全名是invitrodiagnosticproducts，用中文翻譯成體外診斷產品。IVD是指醫療器械、體外診斷試劑和藥物。IVD作為醫療器械的一個分支，是一項特殊的規定和法規。IVD作為醫療器械的獨立分支，在國際上有自己獨特的定義和管理體系，特別是美國食品藥品監督管理局(FDA)和歐盟(EC)。IVD主要包括儀器、試劑或體外診斷系統。然而，在中國，IVD沒有單獨的區別和定義，即沒有IVD的概念。此外，IVD概念中常見的產品也分散在醫療器械、體外診斷試劑和藥物等不同領域。除放射性核素標記法用于血源篩查外，IVD產品還被定義為藥物管理的體外診斷試劑。

我們今天討論的是微流控芯片在塑料激光焊接IVD產品中的應用，這是一個處理極微量液體的新技術平臺。微流體技術廣泛應用于生物學中，其主要特點和優點是將細胞培養、實驗處理、成像、檢測等環節高度集成在芯片上。微流體控制芯片由微通道、微泵、微閥等組成。當晶片變小時，對所需材料的選擇和加工設備的要求將越來越高。目前，為了追求大規模、廉價、高塑性芯片的制造，大多數選擇有機聚合物作為主要材料，這也為激光焊接的應用開辟了新的領域。

現在，我們知道傳統的微流控芯片密封技術包括離化鍵、薄膜法、超聲波焊接、熱壓連接等，激光焊接是近年來新興的焊接技術。與其他幾種密封方法相比，塑料激光焊接具有焊接精度高、牢固、密封不透氣、無降解樹脂少、碎片少等明顯優點。

無殘留激光焊接的優點使其更適合國家食品藥品監督管理局控制的藥品，特別是微流控制產品中的大量微流道。激光控制計算機方便，可靈活到達零件的每個細節。與其他熔化方法相比，激光焊接大大降低了產品的振動應力和熱應力，大大降低了產品的老化速度。

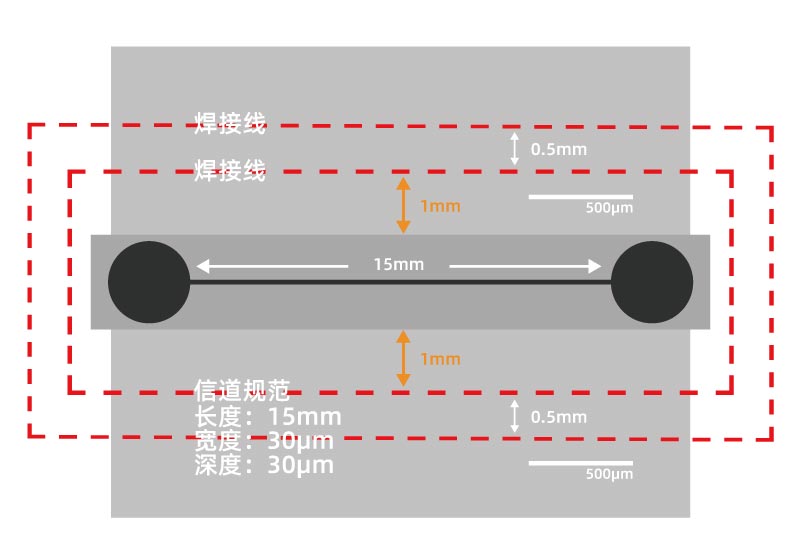

目前，微流控芯片主要采用PC+PC。PMA+PMA等材料的主流焊接方向為透明+黑色焊接。透明+透明焊接。這兩種焊接激光波段也不同。例如，在傳統的透明和黑色不透明材料焊接中，我們選擇激光類型約為1000nm的激光焊接，透明焊接等特殊焊接方法，如透明焊接，我們將使用約2000nm的激光焊接。從圖1可以看出，普通1000nm波段的激光穿透率在透明和透明PC焊接中達到95%以上。由于T（穿透率）+R（反射率）+A（吸收）=1，平面塑料的焊接反射率幾乎為0，因此很容易得出100nm波段激光對透明材料的吸收率只有5%左右。但2000nm波段的激光透過率僅為5%-20%左右，吸收率為80%-90%。

透明塑料激光焊接在激光焊接領域存在諸多問題，如。

1.焊接后彎曲。

2.焊接過程中的流路熔接。

3.焊接時產生腫瘤。

4.焊接時產生氣泡。

5.熔融深度無強度。

我們可以從多方面解決上述問題。

1.優化光學模式。

2.改進激光工藝。

3.增加設備本身的質量監控技術，形成閉環控制。因此，在塑料激光領域，它不僅具有設備制造能力，還具有設備制造能力+激光自主開發能力+整體工藝解決方案。

我公司在該領域的市場上有自己的全套工藝解決方案，開發了透明塑料激光焊接激光器，為項目的開發帶來了極大的靈活性和便利性，具有更好的激光控制。激光可控，開發靈活，設備穩定性好。
