【摘要】
在塑料激光焊接中，下層材料表面吸收激光能量，然后熔化，然后將熱量傳遞給上層材料，熔化上層材料的焊接表面，然后形成一個完整的熔池。在焊接過程中，熔池的熱量會擴散到周圍。
在塑料激光焊接中，下層材料表面吸收激光能量，然后熔化，然后將熱量傳遞給上層材料，熔化上層材料的焊接表面，然后形成一個完整的熔池。在焊接過程中，熔池的熱量會擴散到周圍。輻射紅外線與熔池溫度的一般關系（熔池溫度越高，紅外能量密度越高）：
熔池輻射的紅外信號中只有一小部分被溫度計接收，如圖2所示。溫度計接收熔池發出的紅外信號后，比較其校準值，得到熔池目前的校準溫度值。溫度計的校準一般由專用儀器進行。出廠時，有一個標準熱源，可以設置溫度(如100°C、150°C、200°C等。).溫度計接收這個溫度的紅外信號后，通過軟件的校準計算，將溫度計上的反應溫度值記錄為儀器設置的溫度。
此外，從圖2可以看出，紅外信號最強的波段在2um-以上的范圍內。如果使用該范圍的紅外信號進行軟件處理，信號處理和結果分析將相對容易。

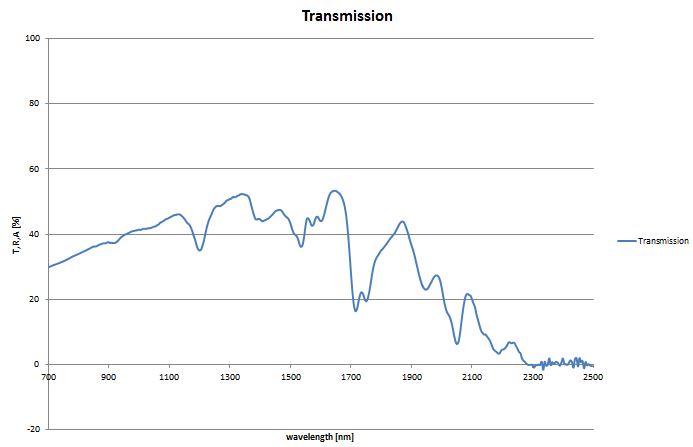

熔池熱量的紅外信號從熔池中散發出來，穿透上層塑料材料，然后才能被溫度計檢測到。以尼龍材料為例，以PA66和PA66GF30為例。紅外穿透率圖如圖3所示:
通過圖譜，我們發現2um波段以上普通塑料材料(無定型材料除外)的紅外滲透率很低，正如我們之前所說，紅外信號最強的波段在2um以上。因此，熔池發出的紅外信號很難處理。
因此，在使用溫度計作為塑料激光焊接的監測對象之前，必須在實驗室驗證該方法是否可行。如果溫度計本身設置的監測波段不當或紅外信號較弱，則不能使用溫度計作為激光塑料焊接應用的監測對象。
| 免費提供解決方案/免費打樣 18565508110
上一篇： 激光切割機的簡介以及適用切割材料
下一篇：普通光可以聚焦變成激光嗎？
